Campus 330 linjeavvattningsgaller

 Campus Linjeavvattnings gallret har ett blixtlås mönster med tjocka stavar som slutar kort innan de möter andra sidan. Campus 330 är gjord för extrem belastning- upp till 60 ton med den underliggande gjutjärnsrännan som har måttet 360 x 1000 mm.

Art nummeret för 60 ton galler och ränna är: SLA115506 och GH360

Dimension & Material:
330x500 mm för galler

360x1000 mm för ränna

Höjden på ränna inkl galler är 334 mm

Material: Återvunnet gjutjärn- Legering GGG40

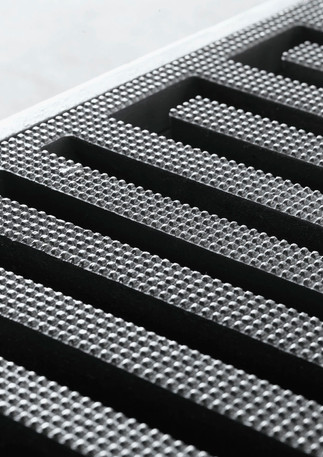

Dessa galler har även ett knopp mönster på ytan som gör det halk fritt.

Montering:

Varje galler har en medföljande gängad stång vilket med hjälp av en M12 bult skruvas fast i den tillhörande gjutjärnsrännan.  Rännan kan monteras utan gjutning av betong och står emot tryck på upp till 90 ton från alla sidor. Det är viktigt att man ser till att rännan ligger på ett väl komprimerat underlag, då den annars kan tryckas ner vid belastning.

Campus 90 ton är utvecklat av GH Form i samarbete med SLA arkitekter och Teknologisk Institutet.

Se i e-katalog : AQUAFORM för mer info.



Alla galler är rekommenderade av Byggvarubedömning och Sunda Hus.
